El objeto del presente trabajo practico es:
- Analizar el funcionamiento de un sistema de transmision, modulador - demodulador de doble banda lateral con portadora suprimida (DSBSC) implementado con circuitos integrados MC1496
- Medicion con el analizador de espectros la cancelacion de la portadora y determinacion de la relacion de Rechazo de portadora en dB
- Medicion del ancho de banda del canal ocupado con el analizador de espectros
- Aplicando metodos de deteccion sincronica recuperar el mensaje transmitido.
- Analizar teorica y practicamente la respuesta del filtro del demodulador.
- Observar los efectos que produce en la señal demodulada la perdida de la señal de sincronismo
- Observar efectos que se producen en la señal de salida recuperada en el demodulador, cuando se existen errores de fase en la señal de sincronismo
- extraer conclusiones analizando las ventajas de sistema de portadora suprimida.
El alumno debera especificar todas las caracteristicas tecnicas del instrumental utilizado en el desarrollo del presente trabajo preactico.
Generador de funciones.
Utilizamos dos generadores de funciones que se especifican a continuacion:
cuenta con:
- nivel de amplitud
- ajuste de escala con perilla multivuelta (la cual te da mas control sobre la frecuencia a seleccionar)
- offset
- symetria
- señal cuadrada, triangular o senoidal
Osciloscopio:
Osciloscopio Digital de 2 canales.
- Ancho de banda: 60 MHz
- Velocidad de Muestreo: 1 GSa/s
- Pantalla color de 5.6"
- Memoria de adquisición: 25 kpts
- Conectividad USB a computadora, impresora y memorias externas
- 27 Mediciones automáticas
- Funciones matemáticas y Transformada Rápida de Fourier (FFT)
- Comparación contra máscaras
- Interfase RS-232
Analizador de Espectro de RF:
* Rango de Frecuencia: 150 kHz a 2,7 GHz
* Bajo piso de ruido: -100 dBm
* Generador de Tracking, 9 kHz a 2,7 GHz (Opcional)
* Medición automática de potencia (ACPR, OCBW, Channel Power)
* Comparación contra máscaras
* 10 Marcadores
* Visualización en pantalla partida
* Baterías recargables (Opcional)
* Interfase RS-232C
* Pantalla monocromática con resolución de 640x480 pixeles
Fuente de alimentacion:
Topward 6303A Rasgos:
La 6000 Serie es un suministro de energía de corriente continua " la salida de canal dual " con los rasgos siguientes:
* Salida de poder de gemelo con rastreo de función para selección automática de conexión paralela o sucesiva
* Protección de cortocircuito contra entrada externa proporcionando voltaje constante y corriente constante
* Permite a la conexión sucesiva o paralela con el mismo modelo de suministro de energía
* 5V/5A salida de voltaje constante
1) Armar el circuito sobre placa protoboard de acuerdo al siguiente circuito:
2) Conectar la fuente de alimentacion de VCC+12, VEE -12 y verificar la polarizacion del circuito completando la siguiente tabla.
3) Introducir al modulador DSBSC (CN1) una señal senoidal modulante vm(t) con un generador de funciones, de amplitud 500mvpp y frecuencia 1KHz . Efectuar y adquirir la medicion de la señal con el osciloscopio digital . Completar los factores de escalas del osciloscopio utilizadas en la medicion.
Introducir al modulador DSBSC (CN2) una señal portadora vc(t) con un GRF, senoidal de amplitud 200 mVpp y frecuencia 500KHz. Efectuar y adquirir la medicion de la señal con el osciloscopio digital. Completar los factores de escalas del osciloscopio utilizadas en la medicion.
4) Medir la señal obtenida a la salida del modulador con el osciloscopio, (CN3) ajustar el trimpot multivueltas hasta lograr el maximo de simetria en todos los picos maximos de la señal modulada. Efectuar y adquirir la medicion de la señal con el osciloscopio digital.
5) Utilizando al osciloscopio en barrido demorado observar, medir en la señal de salida del modulador la inversion de fase de la portadora por cada semiperiodo de modulante.
Adquirir la medicion con el osciloscopio digital
6) Medir la señal obtenida a la salida del modulador CN3 con analizador de espectros y determinar la "relacion de rechazo de portadora en dB" Ajustando el trimpot multivueltas P1 y midiendo con el analizador de espectros la cancelacion de la portadora, (relacion existente entre las bandas laterales y la portadora reducida medida en dBm). Graficar el espectro obtenido cuando se consigue el mejor rechazo. Completar las escalas utilizadas en la medicion.
Frecuencia de espansion: 10 KHz/Div
Resolucion de BW: 3 KHz
Nivel del referencia: 0 dBm
7) Conectar la salida del modulador (CN3), a la entrada del demodulador (CN4), colocando en la entrada CN5 una señal de sincronismo es decir la señal de portadora (CN2).
Las mediciones que realizaremos en el receptor son:
a) Repitiendo el mismo procedimiento del punto 6 en el circuito demodulador obtenido a la salida del de U3A, cuando se consigue el mejor rechazo, ajustando el trimpot multivueltas P2. Completar las escalas utilizadas en la medicion.
Frecuencia de expansion: 10 KHz/Div
Resolucion de BW: 3 KHz
Nivel de referencia: 10 dBm
b) Medir con el osciloscopio a la salida del demodulador (CN6) la señal recuperada de la detecion sincronica Graficar la señal de salida CH1 y compararla con la señal de entrada al modulador CH2, hacer comentarios.
8) Analisis de señales con Mathcad:
a) Expresar matematicamente la señal en el dominio del tiempo, obtenida a la salida del modulador (CN3)

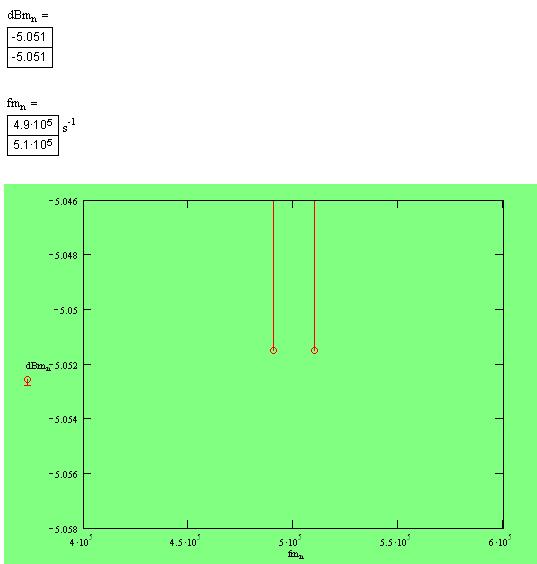

b) Realizar la representacion espectral de la señal a la salida del modulador (CN3) con escala en dBm
c) A partir de los valores obtenidos de potencia determine el valor del rendimiento o eficiencia de modulacion del sistema.
d) Justificar matematicamente lo realizado en forma practica en el proceso de la deteccion sincronica. Expresar matematicamente la señal en el dominio del tiempo obtenida a la salida del demodulador (Salida de U3A)
e)Realizar la representacion espectral con escala en dBm de las señales indicadas en el punto anterior.
9) Desconectar la señal de sincronismo del demodulador (CN5) y observar los efectos que produce en la señal recuperada la perdida de la señal de sincronismo. Hacer comentarios.
Conectar(CN5) otro GAF en el demodulador como señal de sincronismo vsinc(t), de igual caracteristicas a la portadora del modulador.
Pasar el osciloscopio al modo XY conectando en el canal X la señal modulante (CN1) y al canal Y la señal de salida (CN6).
Observar los efectos que se producen en la señal de salida recuperada en el demodulador, cuando existen errores de la fase en la señal de sinconismo.
Al desconecar el sincronismo perdemos la señal de salida. Cuando conectamos el GAF hay error de sincronismo.
CON SINCRONISMO:
10) Redacte las conclusiones finales del TP haciendo una sintesis sobre los resultados obtenidos en el mismo
Para comenzar verificamos el funcionamiento del modulador. Al terminar ese proceso verificamos el correcto funcionamiento del demodulador, pero para verificar su funcionamiento lo utilizamos como modulador.
Al estar seguros de que los dos circuitos funcionaban, comenzamos a hacer las mediciones que nos indicaba el TP.
Conectando la salida del modulador a la entrada del demodulador y una señal de sincronismo (portadora) pudimos observar mediante el analizador de espectros y el osciloscopio que por medio del trimpot multivueltas podiamos suprimir la portadora.
Despues de verificar la señal recuperada a la salida del demodulador comprobamos que sin la señal de sincronismo perdemos la señal y reemplazando esta señal tambien hay error en la señal de salida.
